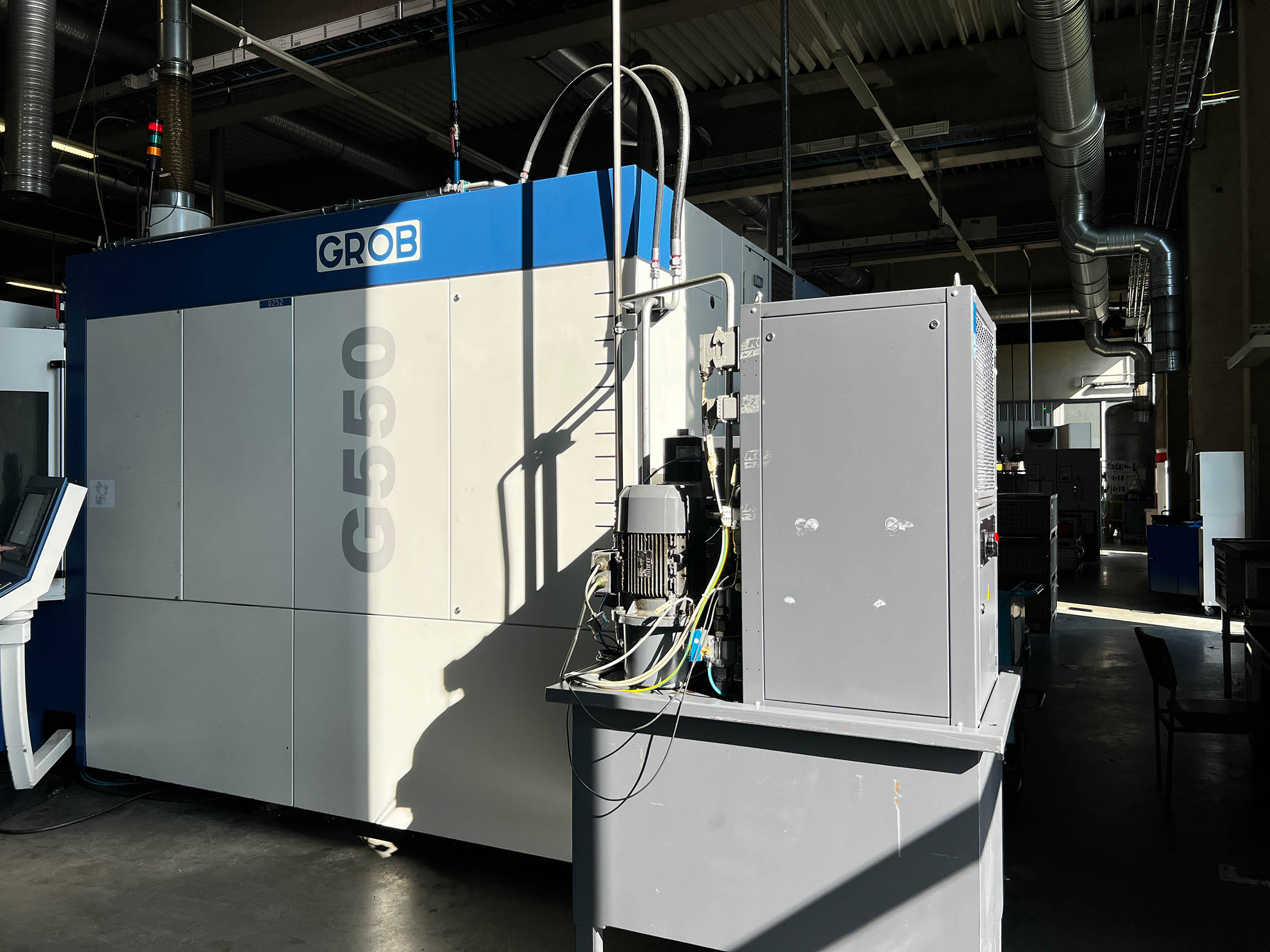

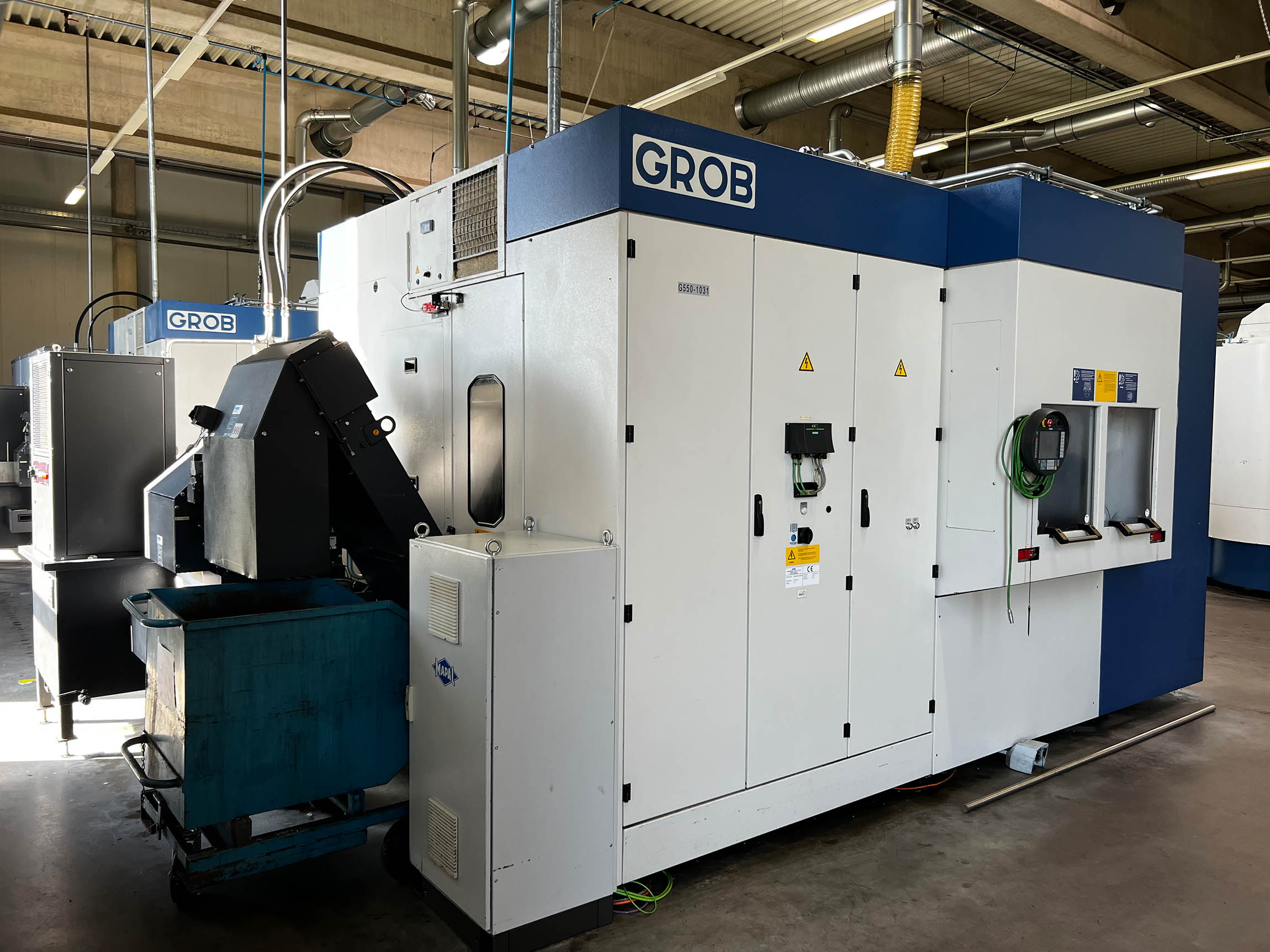

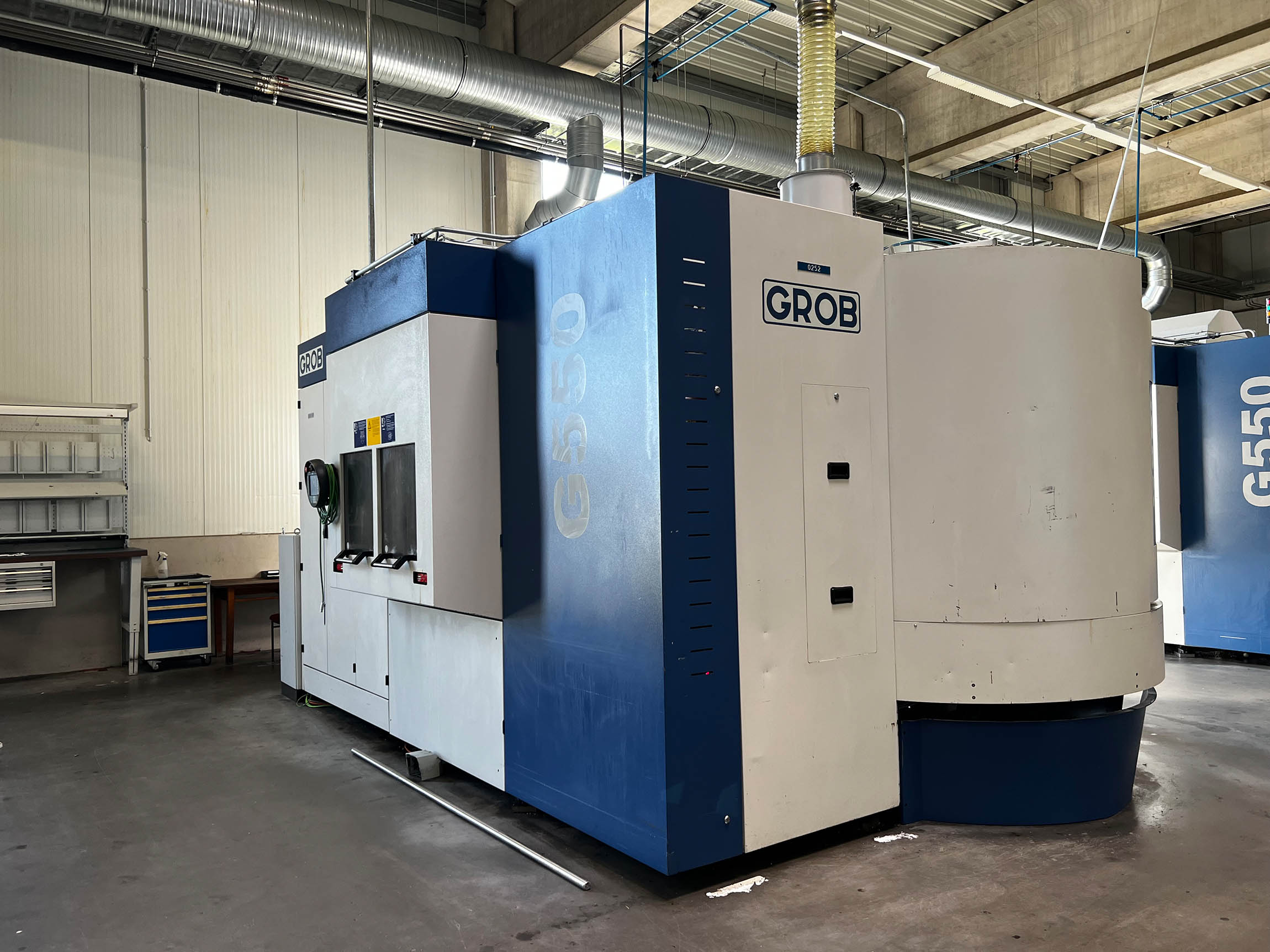

Grob G550 AB 14 K 5-Achsen-Universalbearbeitungszentrum BA2357, gebraucht
Details
| Bearbeitungszentrum | Universal |
| Hersteller | Grob |
| Modell | G550 AB 14 K |
| Baujahr | 2010 |
| Betriebsstunden | h |
| Betriebsstunden | h |
| Beschreibung | Schwenk-/Drehtisch (NB-Achse) Integriertes Kühlmittelsystem mit Kühlmitteltemperaturregelung und Späneförderer Integriertes Hydraulikaggregat Kühlaggregat für Spindel, Drehtisch (B-Achse) und Schaltschrank |
| Technische Daten | |

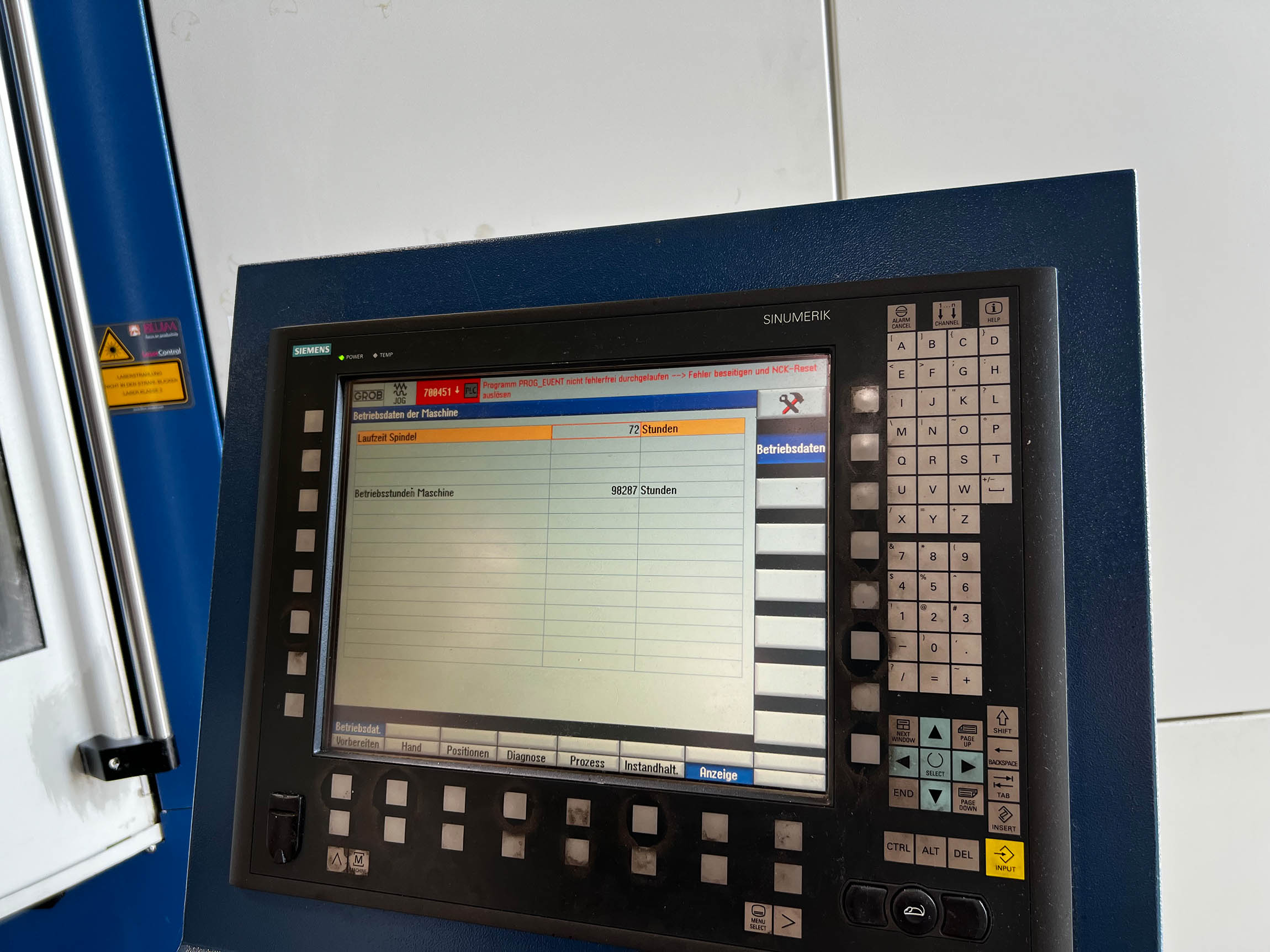

| Steuerung | SIEMENS SINUMERIK 840D si MDynamics |
| Spindelabstand | mm |
| Verfahrweg X | 800 mm |
| Verfahrweg Y | 1020 mm |
| Verfahrweg Z | 970 mm |
| Max. Eilganggeschwindigkeit in X/Y/Z- | 65/50/80 m/min |
| Werkzeugmagazin | HSK-Al00-Doppelscheibenmagazin mit 60 (2×30) Werkzeugplätzen und einem Werkzeugwechselarm |
| Zusätzliches Werkzeugmagazin | Zusatzwerkzeugmagazin TM167 mit 167 Werkzeugen |
| Max. Werkzeuglänge | 465 |
Optionen
Palettenwechsler / Paletten / Spannmöglichkeiten
Palettenwechselsystem
Automatischer 2-Paletten-Wechsler mit Ruheposition:
- 2 Paletten, 630 x 630 mm, mit Lochraster
- ein Nullpunkt-Spannsystem auf dem Drehtisch (B-Achse)
- Drehverteiler auf dem Drehtisch (B-Achse)
– vier Kupplungsmechanismen mit Reinigungsdüsen im oberen Bereich des Drehtisches - sechs Kupplungsmechanismen mit Reinigungsdüsen in der Werkstückstation
- ein zusätzliches Hydrauliksystem
Drehverteiler im B-Achsen-Drehtisch:
- Hydraulisches Spannsystem mit vier Medienanschlüssen Pneumatikpaket mit vier Medienanschlüssen
Drehverteiler im A-Achsen-Drehtisch:
- Hydraulisches Spannsystem mit sechs Medienanschlüssen
- Pneumatikpaket mit sechs Medienanschlüssen
Paletten- und Werkstückspannung auf dem Drehtisch (B-Achse) Konfiguration:
- ein Nullpunkt-Spannsystem
- ohne Palette(n)
Tür der Rüstbucht:
- Automatisches Öffnen/Schließen für automatische Be- und Entladesysteme
- Automatisches Öffnen/Schließen für manuelle Be- und Entladesysteme
Varianten der Hauptspindel:
- Motorisierte Spindel HSK-A63, 35/47 Nm¹; 18.000 m·¹
SK 40-Werkzeugaufnahme:
- Motorisierte Spindel SK 40, 160/223 Nm¹; 16.000 U/min
Hinweis: Aufgrund des größeren Spindeldurchmessers sind bei einem Pick-up-Scheibenmagazin maximal 50 Magazinplätze möglich!
HSK-A100-Werkzeugaufnahme:
- HSK-A100-Motorspindel, 262/340 Nm¹; 10.000 U/min
- HSK-A100-Motorspindel, 470/575 Nm¹; 9.000 U/min
GROB-5-Spindeldiagnose GSD:
- Heidenhain iTNC 530: Voller Funktionsumfang von smarT.NC für die iTNC 530, DXF-Import
- Optimierung der Maschinenkinematik mit KinematicOpt
- Kollisionsüberwachung mit DCM Collision
SIEMENS SINUMERIK 8400 si
Optimierung der Maschinenkinematik mit Zyklus 996
Zubehör zur Messung der Maschinenkinematik
5-Achsen-Kinematik-Set (Premium)
Zubehör
- Werkzeugreinigungsgerät
- Werkzeugkodierung
- Elektromechanisches Werkzeuglängenmesssystem (GROB)
- Lasermesssystem zur Werkzeugüberwachung (BLUM)
- Vorbereitungen für den Einsatz eines Messtasters (M&H, Renishaw, Heidenhain)
Spezifikation
- Infrarot-Taster mit Empfänger:
- Infrarot-Taster mit Empfänger, M&H
- Infrarot-Messtaster mit Empfänger, Renishaw
- Infrarot-Messtaster mit Empfänger, Heidenhain
- Druckluftzufuhr durch die Spindelmitte
- Externe Druckluftzufuhr
- Stufenlos einstellbarer, programmierbarer Druck (4–38 bar) für Werkzeuge mit interner Kühlmittelzufuhr (IKZ)
- Schaltbarer Kühlmitteldruck für die externen Kühlmitteldüsen
- Spülpistole
- Ausblaspistole
- Handbediengerät (SIEMENS HT8)
- Elektronisches Handrad HR 420 (HEIDENHAIN) HMO-Bedienfeld (FANUC)
- Flansch für die zentrale Absaugung im Arbeitsbereich Maschinenstatus-Anzeigeleuchte
- Erweitertes Kühlmittelsystem, 80 bar
- Klappbares Förderband
Arbeitsbereichstür:
- Automatisches Öffnen/Schließen für automatische Be- und Entladesysteme
- Automatisches Öffnen/Schließen für manuelle Be- und Entladesysteme
Dynamikpaket: HSK-A63 und SK 40:
- X-Achse: 90 m/min bis zu 8 m/s²
- Z-Achse: 80 m/min bis zu 13 m/s²
| Lieferzeit | sofort |
| Preis | auf Anfrage |
Ankauf
Videoberatung
Manufacturer info
GROB – Hochpräzise Bearbeitungszentren für höchste Ansprüche
Die GROB-WERKE GmbH & Co. KG ist einer der weltweit führenden Hersteller von CNC-Bearbeitungszentren, Produktionssystemen und Automatisierungslösungen. Insbesondere ihre innovativen 5-Achs-Bearbeitungszentren genießen in der Automobilindustrie, der Luft- und Raumfahrt, der Medizintechnik, im Werkzeug- und Formenbau sowie im allgemeinen Maschinenbau einen ausgezeichneten Ruf.
Die Maschinen überzeugen durch ihre außergewöhnliche Präzision, hohe Dynamik und eine einzigartige Maschinenkinematik mit horizontal angeordneter Spindel. Dies gewährleistet eine optimale Spanabfuhr und erhöht gleichzeitig die Prozesssicherheit.
Bei FISS finden Sie regelmäßig hochwertige gebrauchte GROB-Bearbeitungszentren sowie komplette Fertigungslinien. Darüber hinaus übernehmen wir weltweit die fachgerechte Demontage, den Transport, die Remontage und die Inbetriebnahme Ihrer Maschine.
Vorteile der GROB-Bearbeitungszentren
GROB-Maschinen bieten gegenüber herkömmlichen vertikalen Bearbeitungszentren zahlreiche Vorteile:
- Vollständige 5-Achs-Bearbeitung in einer einzigen Aufspannung
- Horizontale Spindelanordnung für optimale Spanabfuhr
- Hohe thermische Stabilität
- Hochsteife Maschinenkonstruktion
- Hohe Dynamik der Achsen
- Hervorragende Oberflächengüte
- Große Werkzeugmagazine
- Hohe Prozesssicherheit
- Lange Lebensdauer
- Ideal für automatisierte Fertigungsprozesse
Diese Eigenschaften machen GROB-Maschinen besonders attraktiv für Unternehmen mit hohen Anforderungen an Präzision und Produktivität.
Übersicht über die wichtigsten GROB-Modelle
GROB G150
Die G150 ist das kleinste 5-Achs-Bearbeitungszentrum der Universalmaschinenreihe und eignet sich ideal für hochpräzise Kleinteile.
Technische Daten
- X/Y/Z: 450 × 670 × 665 mm
- 5-Achs-Bearbeitung
- Schwenkbereich für komplexe Bauteile
- Kompakte Bauweise
- Ideal für die Medizintechnik und den Präzisionsmaschinenbau
Vorteile
- Sehr geringe Stellfläche
- Hohe Genauigkeit
- Schnelle Werkzeugwechsel
- Perfekt für kleine Werkstücke
GROB G350
Die G350 ist weltweit eine der beliebtesten Universalmaschinen von GROB.
Technische Daten
- X/Y/Z: 600 × 855 × 750 mm
- Arbeitsbereich Ø 720 mm
- Hochdynamische Linearachsen
- 5-Achsen-Simultanbearbeitung
- Anwendungsbereiche
- Maschinenbau
- Werkzeugbau
- Formenbau
- Luftfahrt
- Medizintechnik
Vorteile
- Sehr hohe Stabilität
- Hohe Flexibilität
- Optimale Spanabfuhr
- Hervorragende Oberflächenqualität
GROB G550
Die G550 eignet sich ideal für größere Werkstücke bei gleichzeitig höchster Präzision.
Technische Daten
- X/Y/Z: 800 × 1.020 × 970 mm/li>
- Arbeitsbereich Ø 900 mm/li>
- 5-Achs-Bearbeitung/li>
- Große Werkzeugkapazität
Vorteile
- Hohe Bearbeitungsleistung
- Große Werkstücke in einer Aufspannung
- Hohe Prozesssicherheit
- Ideal für Serien- und Einzelteilfertigung
GROB G750
Die G750 ist für große und schwere Bauteile ausgelegt.
Technische Daten
- X/Y/Z: 1.000 × 1.100 × 1.175 mm
- Arbeitsbereich Ø 1.280 mm
- Hochsteife Maschinenkonstruktion
Vorteile
- Maximale Produktivität
- Hohe Zerspanungsleistung
- Ideal für schwere Werkstücke
- Hohe Genauigkeit trotz großer Bauteile
- GROB Access-Baureihe
G350a
Die kostengünstige Einstiegslösung in die GROB-Technologie.
Technische Daten
- X/Y/Z: 600 × 770 × 805 mm
- Arbeitsbereich Ø 720 mm
Vorteile
- Attraktives Preis-Leistungs-Verhältnis
- Niedrige Betriebskosten
- Bewährte GROB-Technologie
G550a
Die größere Variante der Access-Serie.
Technische Daten
- X/Y/Z: 800 × 950 × 1.020 mm
- Arbeitsbereich Ø 900 mm
Vorteile
- Ideal für mittelgroße Werkstücke
- Kostengünstige Einstiegslösung
- Hohe Flexibilität
- GROB G-Module für die Serienfertigung
Neben Universalmaschinen bietet GROB modulare Bearbeitungszentren für hochautomatisierte Fertigungslinien an.
G300
- Verfahrwege: 600 × 770 × 810 mm
- Kompaktes Bearbeitungsmodul
- Ideal für die Serienfertigung
G500
- Arbeitshübe: 800 × 950 × 905 mm
- Hohe Dynamik
- Flexible Fertigungslösungen
G700
- Arbeitsverfahrwege: 1.250 × 920 × 1.160 mm
- Für große Werkstücke
- Hohe Produktivität
Darüber hinaus stehen zahlreiche Doppelspindel-Varianten wie die G320, G520 und G720 zur Verfügung, die speziell zur Maximierung der Produktionsleistung entwickelt wurden.
- Automobilindustrie
- Luft- und Raumfahrt
- Werkzeug- und Formenbau
- Medizintechnik
- Maschinenbau
- Feinmechanik
- Energiebranche
- E-Mobilität
- Ankauf von gebrauchten GROB-Maschinen
- Verkauf geprüfter Gebrauchtmaschinen
- Maschinenbewertung
- Demontage kompletter Produktionslinien
- Professionelle Maschinendemontage
- Schwertransporte weltweit
- Zollabfertigung und Export
- Wiederaufbau am neuen Standort
- Mechanische und elektrische Montage
- Geometrische Prüfung
- Inbetriebnahme
- Produktionsunterstützung
- Langjährige Erfahrung im internationalen Maschinenhandel
- Spezialist für hochwertige CNC-Bearbeitungszentren
- Weltweites Projektmanagement
- Eigenes Projektmanagement
- Professionelle Demontage und Remontage
- Transportorganisation, einschließlich Schwerlastlogistik
- Schnelle Verfügbarkeit von Gebrauchtmaschinen
- Individuelle Beratung und technische Unterstützung
- Sind Sie auf der Suche nach einer gebrauchten GROB-Maschine?
Typische Anwendungsbereiche für GROB-Maschinen
GROB-Bearbeitungszentren werden weltweit eingesetzt in:
Gebrauchte GROB-Maschinen von FISS
Als Spezialist für hochwertige Gebrauchtmaschinen unterstützt FISS Unternehmen weltweit beim Kauf und Verkauf von GROB-Bearbeitungszentren.
Unser Leistungsspektrum umfasst:
Dank unserer langjährigen Erfahrung führen wir komplette Maschinenumzüge aus einer Hand durch – von der ersten Standortbesichtigung bis zur schlüsselfertigen Übergabe der Produktionslinie.
Warum FISS?
Unternehmen aus aller Welt vertrauen auf FISS, wenn es um hochwertige Gebrauchtmaschinen und komplexe Maschinenumzüge geht.
Ihre Vorteile:
Ob G150, G350, G550, G750 oder komplette Produktionslinien – FISS hilft Ihnen bei der Auswahl der richtigen Gebrauchtmaschine.
Kontaktieren Sie unser Team für ein unverbindliches Angebot oder wenn Sie eine GROB-Maschine verkaufen möchten.
